大カートリッジ電磁弁 24V 3 位置オンオフ制御バルブ

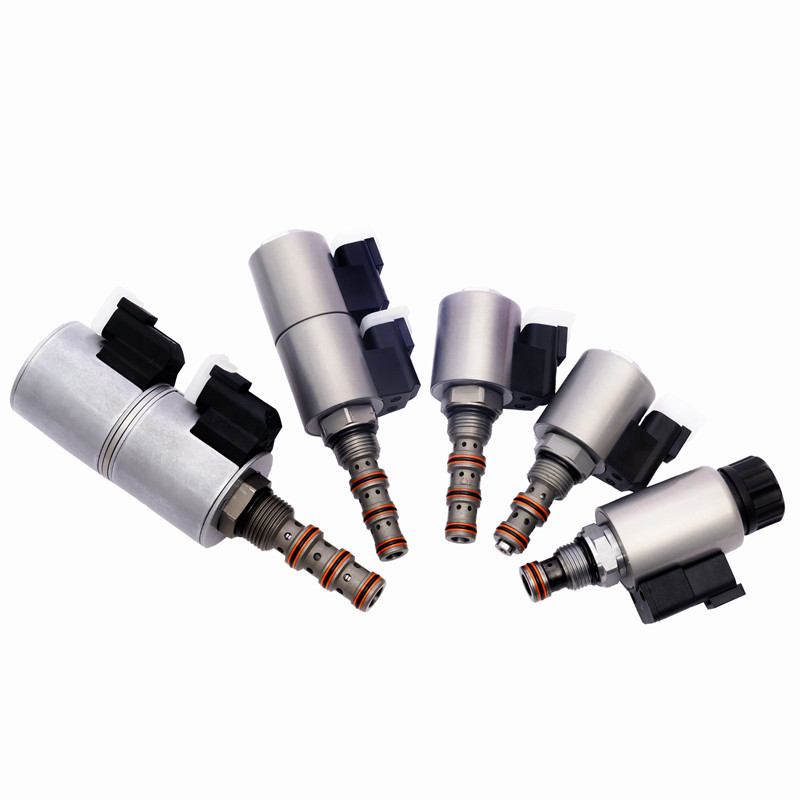

製品写真:

KSV08-58C-0-N 大型カートリッジ電磁弁 5ポートスロールプラグを3つの位置でオン/オフ制御バルブ

5方向3ポジション電磁閥は,5つのポートと3つの異なる位置を有する閥の一種である.それは,流体または空気の流れを制御するために気圧および水力システムで一般的に使用される.バルブには3つの可能な位置があります中性 拡張 引き戻し

作業原理:
電源が切断されたとき,KSV08-58C-0-Nは,どの石油ポートにもオイルの流れを停止します.コイル1が電源化されると,オイルは5から2に,そして4から3に流れます.コイル2が電源化されると,油は5から4に 2から3に流れるバルブコアが動いた後 負荷感知器はポート5に接続されます

特徴:
作業圧: 247 bar (3625 psi)
圧力抵抗: 350 bar (5075 psi)
流量:最大8L/Minと207bar (3000psi) で,最大流出量は164ml/Min
温度範囲: -40 °C~120 °C,標準ナイトリルゴムシール
コイルの名乗負荷:名乗電圧の85%から115%の範囲内で連続動作する
20 °C のコイルの初期電流:標準コイル: 12 VDC, 115 VAC の 1.2 A (フルウェーブ直線)
0.13アンパール.Eコイル:1.4A 12VDC;0.7アンパール 24VDC
最低の引き込み電圧: 207 bar (3000 psi) の名値の 85%
中間:粘度 7.4〜420cSt (50〜2000ssu) のミネラルオイルまたは潤滑性のある合成オイル
バルブホール:VC08-5

典型的な5方向3ポジション電磁弁のポートとその機能の説明です

1. 供給ポート (P):このポートは圧縮液体または空気供給に接続されています.それはバルブの主要な入力ポートです.

2. 排気口 (E):この口は,圧縮または排気が必要なときに,弁から液体または空気を放出するために使用されます.

3.

4. シリンダーポート (AとB):これらのポートは,通常,二重作用シリンダーであるアクチュエータに接続されている.ポートAは,シリンダーを拡張するために圧力を供給する拡張ポートである.ポートBは引き込みポートである圧力を供給し,シリンダーを引き戻します.

5.

6. 中心位置 (C):この位置は,弁の中立またはオフ位置である.この位置では,ポートAとポートBがブロックされ,アクチュエータへの液体または空気の流れを防ぐ.ポート A と B は両方が排気口に接続されています.,シリンダーに閉じ込められた液体または空気が放出できるようにします.

7.

8. 拡張位置 (E):この位置では,バルブがポートPとポートAを接続し,圧縮液体または空気が供給ポートからアクチュエータの拡張ポートに流れるようにします.ポートBは排気口に接続されている., 動動器の引き込み口にある液体や空気が放出できるようにする.

9.

10. 引き戻し位置 (R):この位置では,バルブがポートPとポートBを接続し,圧縮液体または空気が供給ポートからアクチュエータの引き戻しポートに流れるようにします.ポートAは排気口に接続されている, 動動器の拡張ポートの液体または空気が放出できるようにします.

製品に関する技術データ:
