ハイドラフォース 電磁スロールバルブ 12V 4方向 3位置液圧バルブ

製品写真:

KSV10-47BL-0-N 4つのポートスロールバルブ + 2つのコネクタ ハイドロリック標準バルブはHydraforceと交換できます

特徴:
定数圧: 315 bar 1ポートの最大圧は 210 Bar
定量流量: 22.7L/Min
漏れ体積:最大228ml/Min 210barで
温度範囲: -40°C~120°C,標準ナイトリルゴムシール
コイル名乗負荷:名乗電圧範囲の80%から120%以内に連続運転
20°Cのコイル初期電流:E型コイル: 12 VDCで1.5 A; 24 VDCで0.75 A
最低のピックアップ電圧: 315 bar の名値の 70%
中間:7.4~420cSt (50~2000ssu) の粘度のあるミネラルオイルまたは潤滑効果のある合成オイル
ロープ重量: 0.33kg,単一のコイル重量: 0.43Kg
設置トルク:最大34Nm,設置六角:S27
バルブ穴 VC10-4

作業原理:
電源が切れたとき,KSV10-47BL-0-Nシリンダーオイルポートが接続され,3と1が同時に接続される.コイル1が電源を供給すると,3から4に,そして2から1にオイルが流れる.コイル2が電気を浴びると油管の面積比により,稼働油口の流量が不均衡である油管回路では,より大きな流量を持つリターンオイルは,オイルポート2に導かれますポート1は完全に圧縮可能ですが,バルブ入口として使用されません.
緊急ハンド制御オプションの操作方法: 緊急操作中に,コイル2 (S2) の機能を制御するために,巻き柄を押す.またはコイル 1 (S1) の機能を制御するために,巻き柄を引っ張る.

製品に関する技術データ:

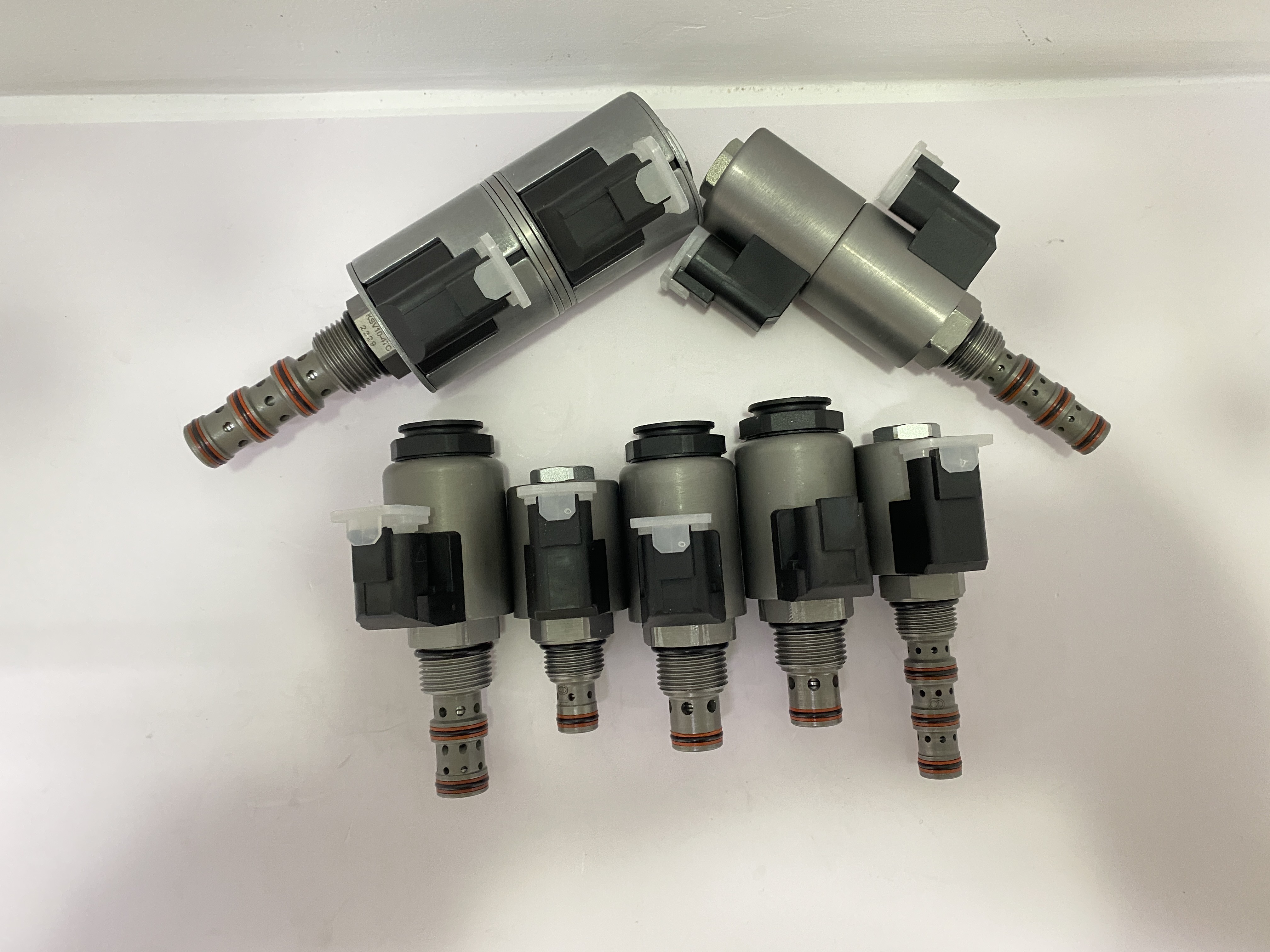

商品のリアル写真:
