水力3 位置4 方向スロールソレノイドバルブ ダブルコイル

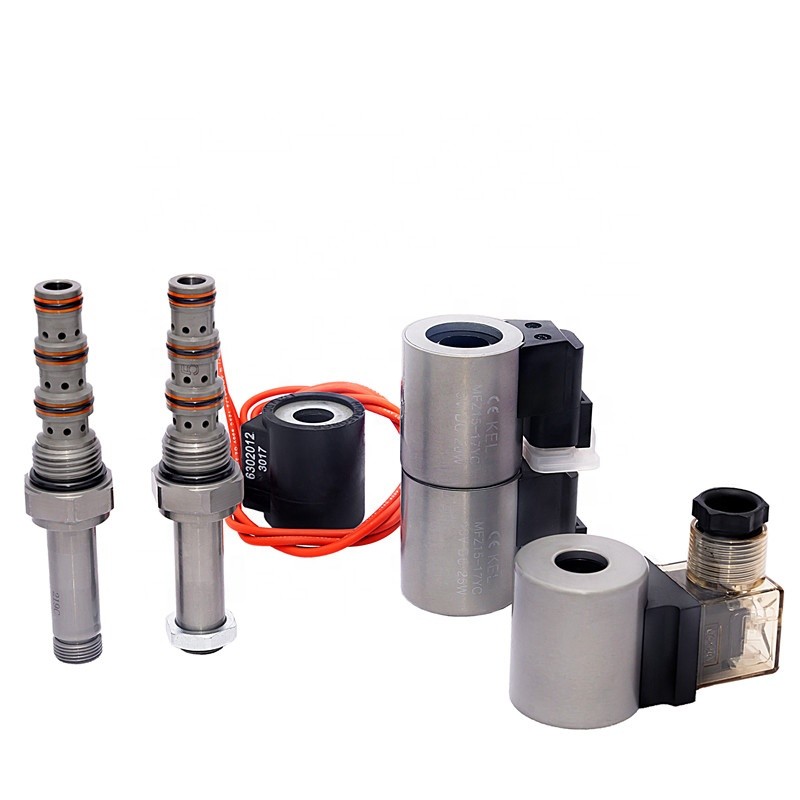

製品写真:

KSV10-47AL-0-NとHydraforce空洞 VC10-2ダブルコイル3位置4方向スロール電磁弁

作業原理:
電源が切れたとき,KSV10-47AL-0-Nはシリンダーのオイルポートを遮断し,3から1までのオイル流通を可能にします.コイル1が電源を供給すると,3から2に,4から1にオイル流通できます.コイル2が電気を浴びると, 油は3から4に,そして2から1に流れるようにします. 油循環では,油瓶の面積比のために,作業油口の流量が不均衡である場合,より大きな流量を持つリターンオイルは,オイルポート2に導かれます. ポート1は完全に圧縮可能ですが,バルブ入口として使用されません. 緊急ハンド制御オプションの操作方法: 緊急操作中に,コイル2 (S2) の機能を制御するために,巻き柄を押す,またはコイル1 (S1) の機能を制御するために,巻き柄を引っ張ります.

特徴:
定数圧: 315 bar 1ポートの最大圧は 210 Bar
定量流量: 20L/Min
漏れ体積:最大210バーで300ml/Min
温度範囲: -40°C~120°C,標準ナイトリルゴムシール
コイル名乗負荷:名乗電圧範囲の80%から120%以内に連続運転
20°Cのコイル初期電流:E型コイル: 12 VDCで1.5 A; 24 VDCで0.75 A
最低のピックアップ電圧: 315 bar の名値の 70%
中間:7.4~420cSt (50~2000ssu) の粘度のあるミネラルオイルまたは潤滑効果のある合成オイル
ロープ重量: 0.33kg,単一のコイル重量: 0.43Kg
設置トルク:最大34Nm
設置六角:S27 / バルブホール:VC10-4;

製品に関する技術データ:

商品のリアル写真:

企業展:

私たちの証明書:

製品加工手順:

新しい工場とワークショップ:

私たちの倉庫:

送料:

異なる製品シリーズ,詳細は直接ご連絡ください:

液圧バルブ:

訪問と調査を歓迎します!
