螺紋カートリッジ 電磁弁 液体式 二重コイルシリンダー

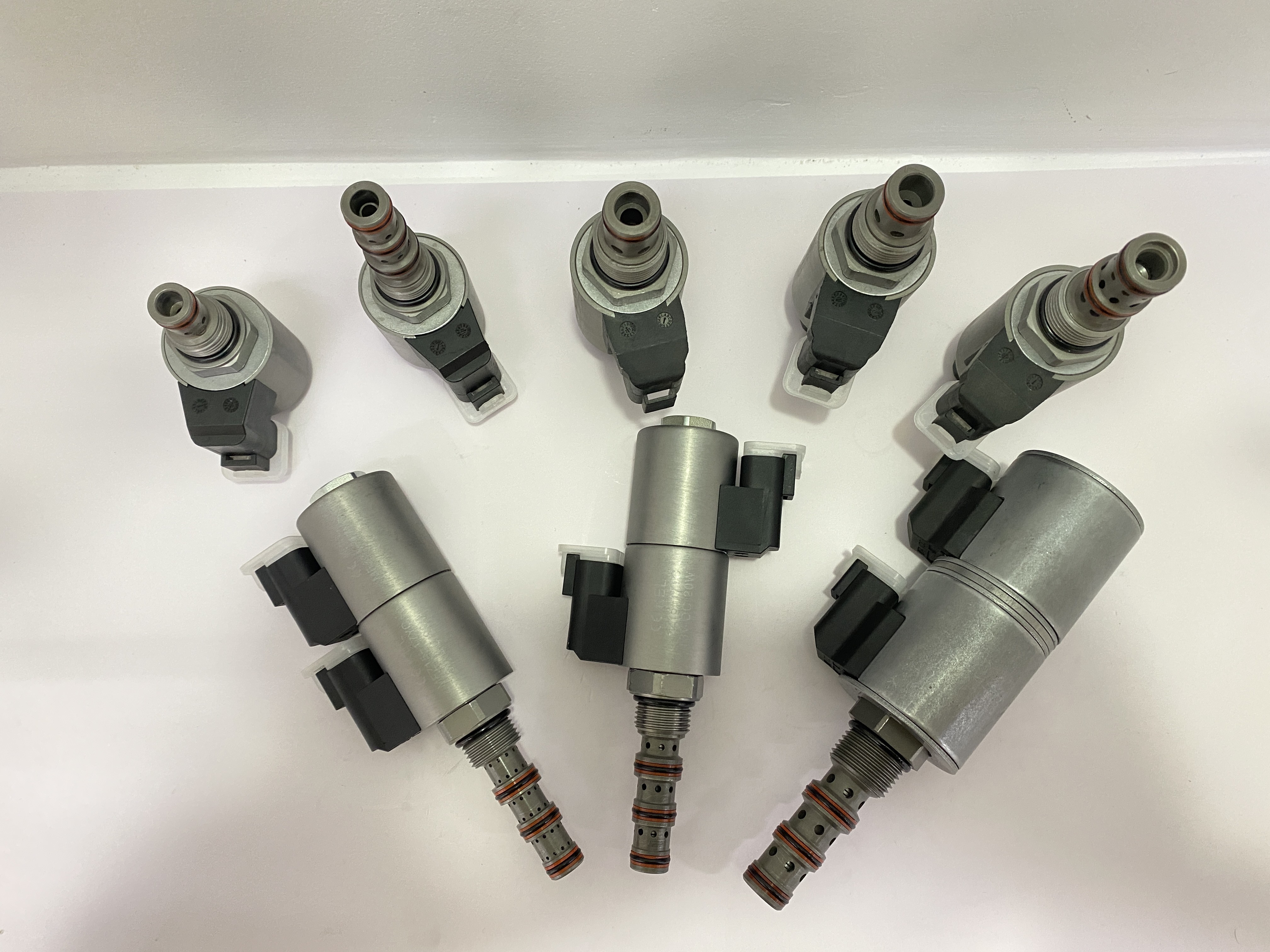

製品写真:

KSV08-47A-0-N 二重コイル4方向3位置スローリングオン/オフ制御バルブを持つ液圧電磁弁

作業原理:
動作原理: 電源を切断すると,KSV08-47A-0-Nはシリンダーのオイルポートを停止し,オイルが3から1流れるようにします.油は3から2に 4から1に流れるコイル2
オンになると,オイルが3から4から2から1流れるようにします. 作業オイルポートの流れは,オイルシリンダーの面積比によって引き起こされます. 不均衡なオイル回路では,大流量を持つ返却オイルは,石油ポート2に導かれます. オイルポート1は完全に圧縮可能ですが,バルブの入口ポートとして使用する必要はありません. 緊急マニュアル制御オプション操作方法: 緊急操作中に,巻き柄を押すことでコイル2 (S2) の機能を制御できます.巻き柄を引くとコイル1 (S1) の機能を制御できます.

特徴:
作業圧: 210 bar (3000 psi)
圧力抵抗: 350 bar (5075 psi)
流量:最大11.4L/minと207bar (3000psi) で,最大漏れ率は278ml/Min
温度範囲: -40 °C~120 °C,標準ナイトリルゴムシール
コイルの名乗負荷:名乗電圧の85%から115%の範囲内で連続動作する
20 °C のコイルの初期電流:標準コイル: 12 VDC, 115 VAC の 1.2 A (フルウェーブ直線)
0.13アンパール.Eコイル:1.4A 12VDC;0.7アンパール 24VDC
最低の引き込み電圧: 207 bar (3000 psi) の名値の 85%
中間:粘度 7.4〜420cSt (50〜2000ssu) のミネラルオイルまたは潤滑性のある合成オイル
バルブホール:VC08-4
